Duo-Seitenschutzhalter
Dateien gesamt2
Letztes Update26. Juli 2017

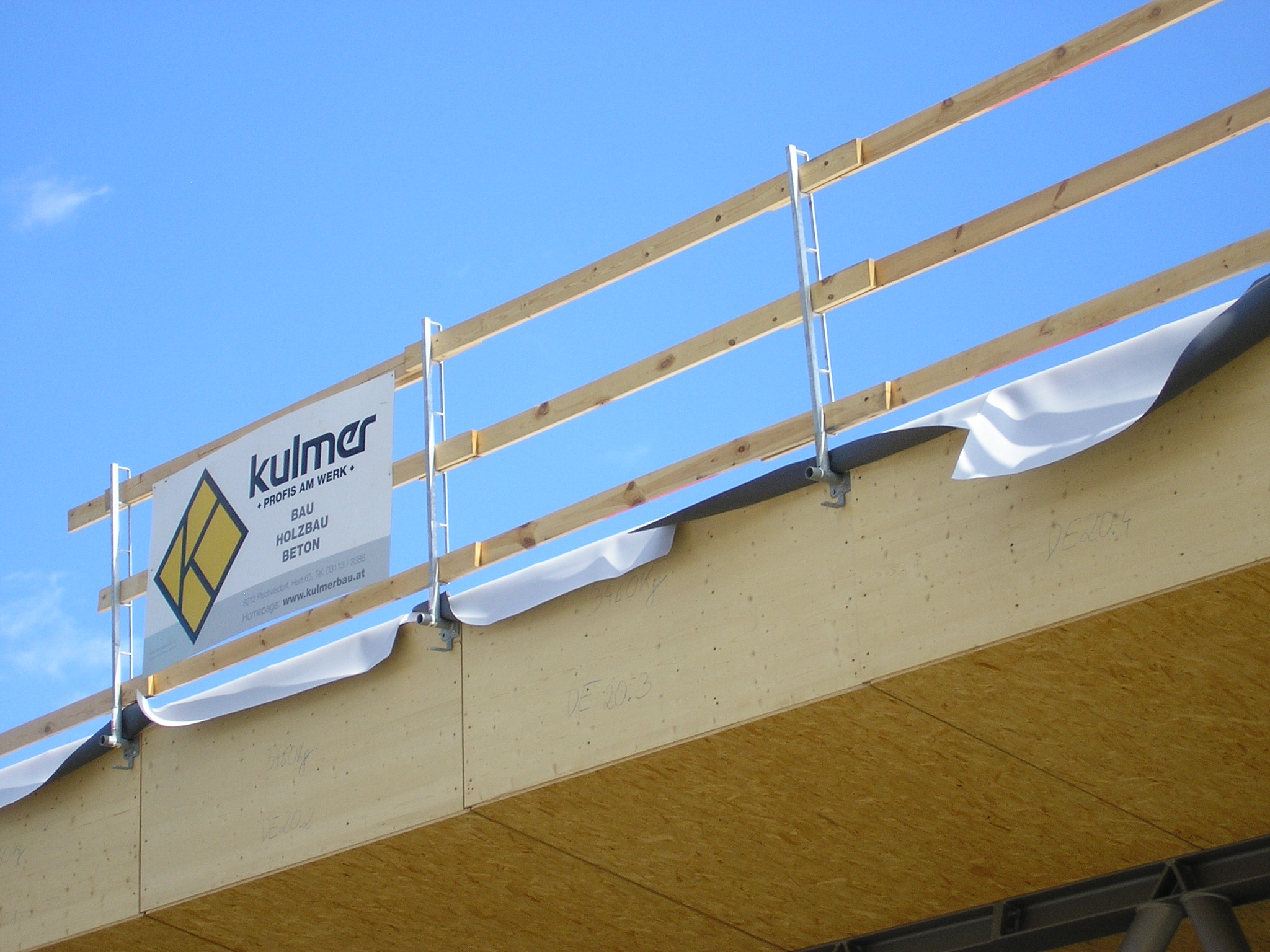

Ob im Hoch-, Tief-, oder Brückenbau, Abstürze sind die häufigste Unfallursache auf der Baustelle. Mit
dem Duo-Seiten schutz halterhaben Sie für jede Absturzstelle die passende Lösung. Die maximale Einsatzhöhe beträgt 40 m über Gelände.

Der Duo-Seitenschutzhalter mit seinen zwei Einsatz möglich keiten kann auf Betondecken oder Treppenwangen eingesetzt werden und ist die ideale Ergänzung zu der Spindel-Geländerzwinge oder BFS-Geländerzwinge der Firma ALTRAD Baumann.
Es kann wahlweise der VierkantrohrSeitenschutz Pfostenabstand 2 m oder der Rundrohr-Seitenschutz
Pfostenabstand 3 m eingesetzt werden. Beim Einsatz im Treppenhaus ist der Rundrohr-Seitenschutz mit offenen Bügeln zu verwenden.

Pfostenabstand mit Brett 3 x 15 max. 2,00 m
Pfostenabstand mit Brett 4 x 20 max. 3,00 m

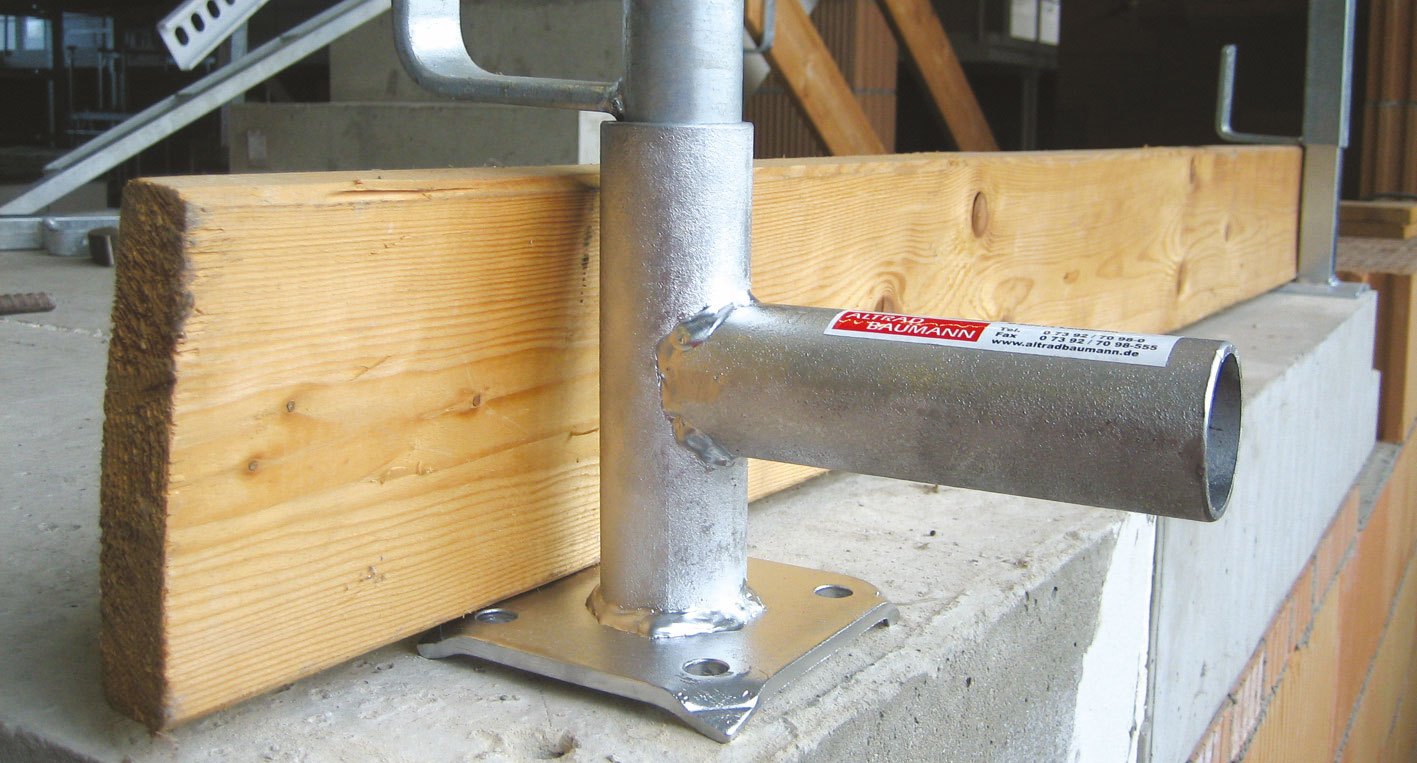

Durch Vorbohren mit Ø 10 mm wird der Duo-Seitenschutz halter diagonal mit 2 Schraubanker 12 x 80 befestigt.

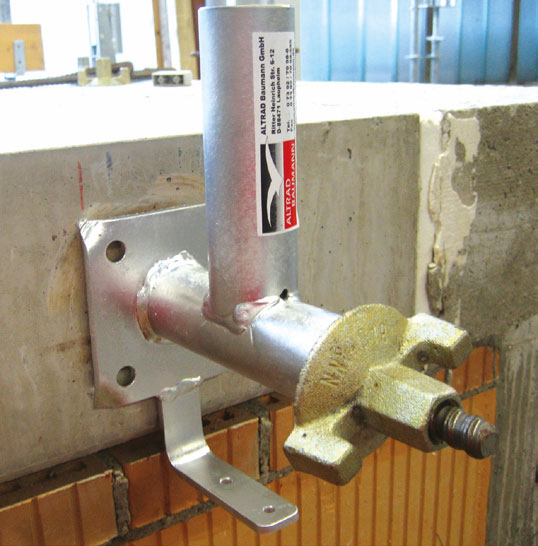

Bei vorgefertigten Betonplatten, Fertigtreppen lassen Sie die AluBetonhülse bereits im Betonwerk
einbetonieren. Der Dywidagstab wird in die Alu-Hülse eingedreht und mit der Wirbelmutter der DuoSeitenschutzhalter befestigt.


DateiAktion
Katalog Duo-SeitenschutzhalterDownload
Montage und VerwendungsanleitungDownload
